Организация освещения многофункциональной спортивной зоны кампуса СУНЦ УрФУ в Екатеринбурге
Описание объекта
Спортивная зона Специализированного учебно-научного центра (СУНЦ УрФУ) — современный уличный комплекс для занятий спортом на территории нового кампуса Уральского федерального университета в Екатеринбурге [1].Инфраструктура спортивной зоны включает:
- Круговую беговую дорожку протяженностью 250 м
- Футбольное поле размером 20 × 40 м
- Открытый теннисный корт размером 36 × 18 м
- Баскетбольную площадку размером 15 × 28 м
- Две волейбольные площадки размером 20 × 18 м каждая
- Специализированную площадку для прыжков в длину
Задачи проекта
Проект требовал создания единой, безопасной и эффективной световой среды для разнородных спортивных площадок.Основные требования заказчика:
- Освещенность: обеспечение стабильного уровня вертикальной освещенности в диапазоне 200–300 лк в соответствии с техническим заданием.
- Точечный расчет: учет геометрии и специфики каждого типа спорта для минимизации слепящего эффекта и теней во время динамичных игр.
- Надежность конструкции: подбор устойчивого к ветровым и климатическим нагрузкам Урала оборудования высотного монтажа.
Реализованное решение
Проект реализован на основе комплексного светотехнического расчета, который позволил оптимально скомбинировать высотные мачты и локальные опоры освещения.- Светотехническое проектирование: инженеры смоделировали пространство кампуса, рассчитав точные углы наклона световых приборов. Это помогло достичь нормативных 200–300 лк на вертикальных плоскостях, что критически важно для отслеживания траектории мяча (в теннисе, волейболе и баскетболе).
- Поставка оборудования: внедрена двухкомпонентная система освещения.
| Тип конструкции | Оборудование | Назначение зоны |
|---|---|---|

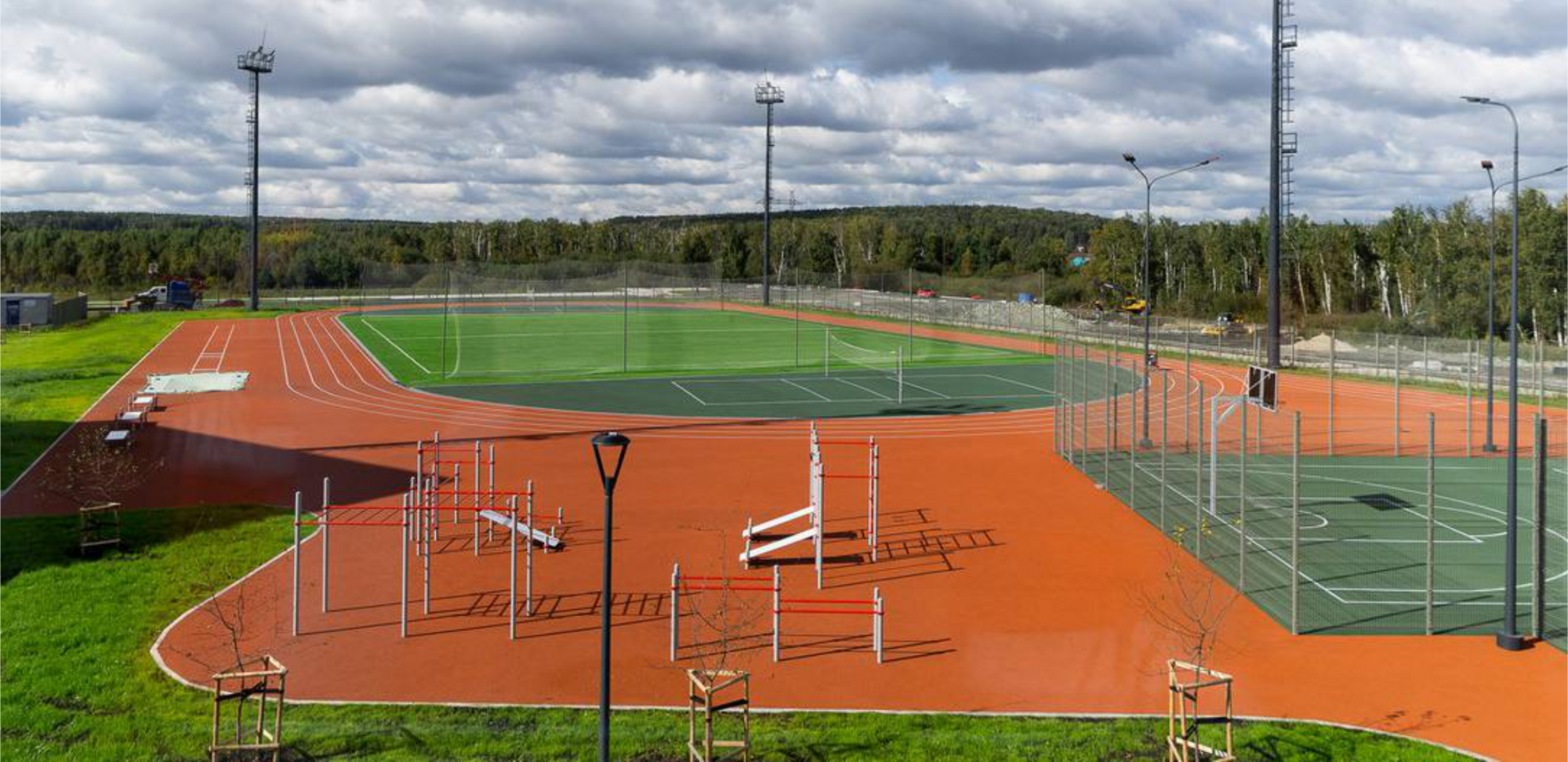

| Высотные мачты (25 метров) | Мощные светодиодные прожекторы | Заливающее общее освещение футбольного поля, теннисного корта и игровых площадок. |

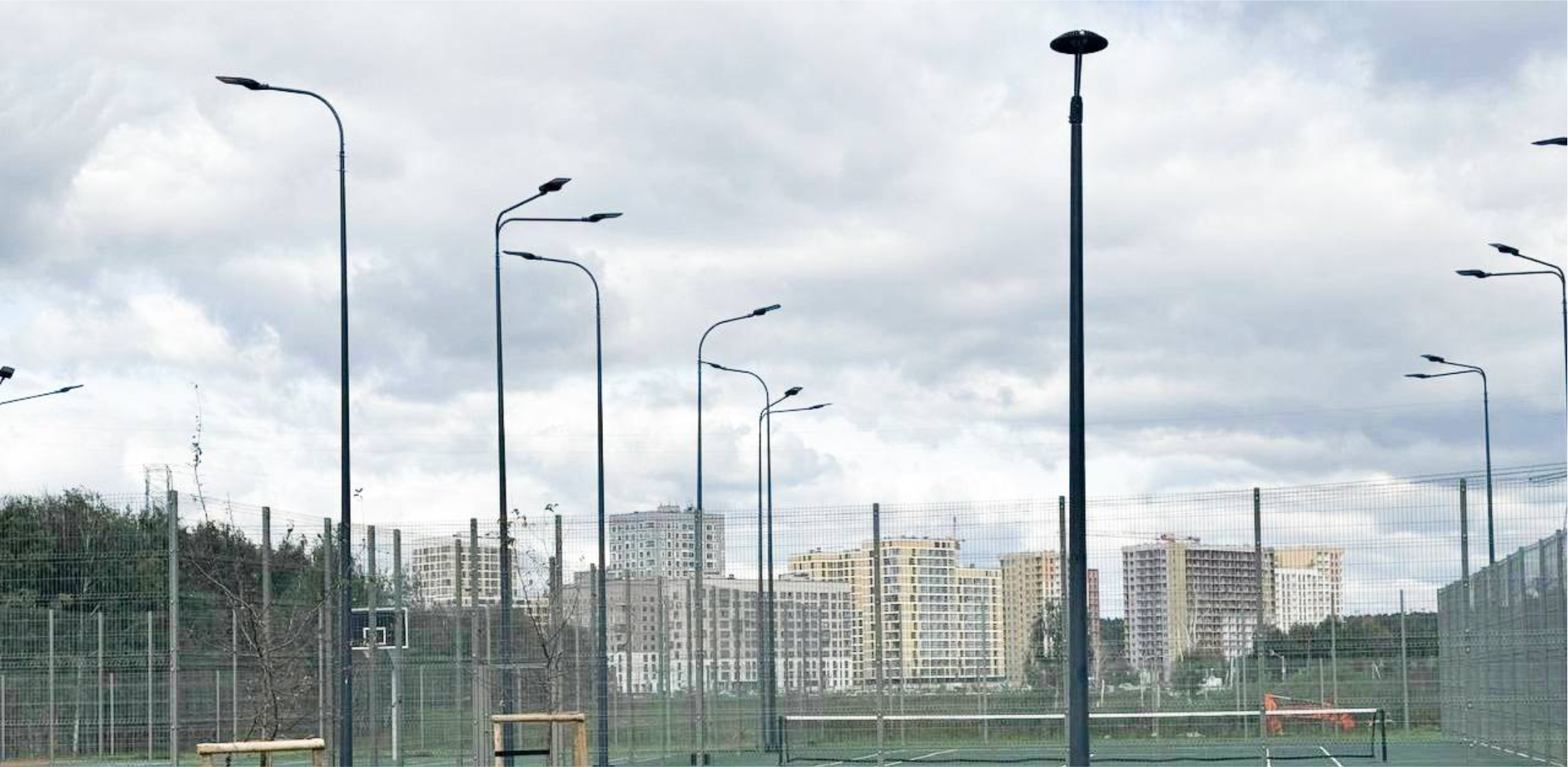

| Опоры освещения (9 метров) | Светильники КВАНТО на кронштейнах | Локальное освещение беговых дорожек по периметру и зоны для прыжков в длину. |
Результат
- Выполнение жестких требований ТЗ: контрольные замеры подтвердили равномерную вертикальную освещенность в пределах 200–300 лк.
- Универсальность и безопасность: студенты и учащиеся СУНЦ УрФУ могут безопасно тренироваться на любой из площадок в вечернее время.
- Энергоэффективность: использование современных LED-прожекторов и светильников КВАНТО снизило нагрузку на энергосистему кампуса при сохранении высокой яркости.
